CAMM-1 GR-640/540/420

主な仕様

対応アプリケーションソフト

多才な機能をひとつにした、確かなビジネスパートナー
これまでにない生産性をもたらす、クラス最速のカッティングスピードと高いカット品質の両立。多彩なメディアに対応し、さまざまなアプリケーション製作を容易にする、ユーザビリティを追求。最先端のカッティング性能でビジネスを切り拓く最強のパートナー、CAMM-1 GRシリーズ誕生。

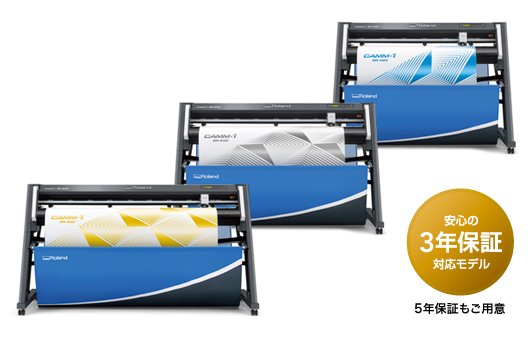

GR-640	GR-540	GR-420

GR-640/540/420は、プロフェッショナルに求められるカッティング品質と生産性を追求した最新モデルです。マシンの性能を決定づけるボディには、本体とスタンドを一体設計した“L字型デザイン”を採用することで、剛性を追求。カッティングキャリッジやカッターホルダーなど主要部の構造も一新し、カッティング精度を大幅に向上させました。高剛性のボディは、マシンのポテンシャルを最大限に引き出し、最高毎秒1,485mmのカッティングスピード*1と最大600gfのカット圧を達成。優れたパフォーマンスで、妥協を許さないプロのカッティングビジネスをサポートします。
GR-640/540/420には、また、シートを押さえる圧力を10段階で調整できる電動ピンチローラーを新搭載。シートの厚さや素材に応じて最適な圧力を選択することができ、薄手のカーフィルムから厚手のサンドブラスト用シートまで搬送跡を付けることなくスムーズに搬送します。さらに、台紙付ステッカーの製作やパッケージの試作に有用なミシン目カットや、厚手の素材を確実にカットするための重ね切りやオーバーカットなど、さまざまなカッティング機能も搭載し、お客様のビジネスの可能性を広げます。

当社のカッティングマシンは、広告・看板を製作するサイン業界を中心に世界中のプロフェッショナルユーザーに広く受け入れられ、初号機を発売した1988年からの累計販売台数は44万台を突破しています*2。カッティング技術の粋を結集し、品質と生産性、幅広い素材への対応力を極めたGRシリーズが、お客様の業務の付加価値向上とアプリケーション提案力の拡大に貢献し、カッティングビジネスに新風を吹き込むものと確信しています。

*1 ハイスピード時45°方向。
*2 2016年12月末時点。

CAMM-1 GR-640/540/420の特長

1. 最高毎秒1,485mmのカッティングスピードと高いカッティング品質
本体とスタンドを一体化したL字型デザインを採用し、ボディ剛性を向上。高剛性設計に加え、カッティングキャリッジとカッターホルダーの構造を刷新することで、最高毎秒1,485mmのカッティングスピード*と高いカッティング品質を両立しました。最大600gfのカット圧で、厚手の素材も美しく仕上げます。
* ハイスピード時45°方向。

2. 多様な素材や用途に対応
塩ビシートをはじめ、ウィンドウフィルム、カーフィルム、熱転写シート、サンドブラスト用のマスキングシート、反射シートなどに対応。フィルムやシートの厚みや材質に合わせて、圧力を10段階で調整できる電動ピンチローラーを搭載し、薄手のフィルムから厚手のシートまでスムーズに搬送します。台紙付ステッカーの製作やパッケージの試作に有用なミシン目カットや、厚手の素材を確実にカットするための重ね切りやオーバーカットなど、さまざまなカッティング機能を搭載し、カッティングビジネスの可能性を広げます。

3. カッティング業務を効率化する専用ソフトウェアを標準付属
カットデータの作成・編集が簡単に行える「Roland CutStudio（ローランド・カットスタジオ）」の機能を強化。カット線データの色分け機能や、進化した分割出力機能に加え、不要部分の除去を容易にする作図機能を新搭載し、後工程を含めたカッティング業務全体のさらなる効率化を可能にします。また、Adobe® Illustrator®やCorelDRAW®と連携し、Windows®やmacOS®の両方に対応する専用プラグインも標準で付属します。

製品名		GR-640	GR-540	GR-420
インチサイズ		64インチ	54インチ	42インチ
駆動方式		デジタルコントロールサーボモーター
カッティング方式		メディアムーブ方式
取付け可能なシート幅		156～1,802mm	156～1,548mm	156～1,224mm
カッティング領域		1,651（幅）mm ×25（長さ）m	1,397（幅）mm ×25（長さ）m	1,075（幅）mm ×25（長さ）m
使用可能なツール		CAMM-1 シリーズ用刃物（ZEC-U5032/5022/5025/3017）厚物用刃物（ZEC-U1715/3050/3075/3100）カーフィルム専用刃物（ZEC-U5010）
最大カッティング速度		1,050mm/s（SCAN、FEED方向） 1,485mm/s（ハイスピード時45°方向）
カッティング速度		10～1,050mm/s（10mm/sきざみで設定可能）
カット圧		20～600gf（10gf単位）
機械的分解能		0.005mm/step
ソフトウェア分解能		0.025mm/step
距離精度^※1		移動距離の±0.2%以下または0.1mm以下のうち大きい値
反復精度^※1※2※3		0.1mm以下
インターフェース		Ethernet 10BASE-T/100BASE-TX、USBインターフェース（USB 2.0 FULL SPEED準拠）
リプロットメモリ		2Mバイト（バッファサイズ8Mバイト）
命令体系		CAMM-GLⅢ
電源		AC100V±10%、50/60Hz、0.7A
電源消費電力		約70W
動作音	動作時	67dB（A）以下（ISO7779による）
動作音	待機時	43dB（A）以下（ISO7779による）
外形寸法（予定）		2,165（幅） ×740（奥行） ×1,190（高さ）mm	1,910（幅） ×740（奥行） ×1,190（高さ）mm	1,650（幅） ×740（奥行） ×1,190（高さ）mm
重量（予定）		93.5kg	87kg	78kg
梱包外寸		2,300（幅） ×565（奥行） ×770（高さ）mm	2,050（幅） ×565（奥行） ×770（高さ）mm	1,740（幅） ×565（奥行） ×770（高さ）mm
梱包重量		128kg	118kg	108kg
環境		温度：5～40℃、湿度：35%～80%（ただし結露しないこと）
付属品		電源コード、専用スタンド、カッター、カッターホルダー、ケーブルクランプ、メディア切り離し用ナイフ替刃、設置ガイド、USBケーブル（2m）、アライメントツール

※1 メーカー指定のシートとカッティング条件によります。
※2 シートの伸縮は除く。
※3 【反復精度保証範囲】幅610mmを越えるシートの場合:長さ4,000mm/幅610mm以下のシートの場合:長さ8,000mm

本体とスタンドを一体化して設計されたL字デザイン。ボディの剛性が大幅にアップし、生産性とカット品質が向上。

新開発のカッティングキャリッジにより、高精度なカット品質と、最大600gfの高いカット圧を実現。

メディアの厚みや材質に合わせて圧力を10段階で調節できる電動ピンチローラーで、メディアを安定搬送。

Roland On Support	Windows 7/8/8.1/10（32ビット/64ビット版）
Roland CutStudio	Windows 7/8/8.1/10（32ビット/64ビット版）
Roland CutStudio Plug-in for Adobe Illustrator	Adobe Illustrator CC(2014)/CC(2015)/CC(2017）^※
Roland CutStudio Plug-in for CorelDRAW	CorelDRAW X6/X7/X8

※各バージョンに対応するWindowsおよびMacOSに対応。
